Детали узлов и соеденений

Карниз

В настиле у карниза предусматривают углубления приблизительно на 5 мм под кронштейны для установки желобов (рис. 10).

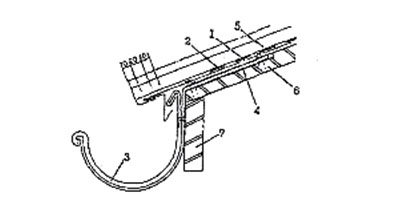

Установка водосточного желоба

1 - карнизный свес; 2 - подстилающий слой; 3 - полукруглый водосточный желоб; 4-кронштейн водосточного желоба; 5 - медная кровля; 6 - основание под кровлю; 7- стена.

Рис. 10. Установка водосточного желоба

Карнизные планки закрепляют гвоздями к настилу, после установки кронштейна. Подвесной желоб устанавливают в полукруглую часть кронштейна с закреплением на крючки.

Отдельные карнизные планки с максимальной длиной 3,0 м соединяют скобами (с зазором 3 мм) или нахлестом в 20 мм. Для закрепления их используют медные кровельные гвозди 2,8?25 мм, располагая их в шахматном порядке с расстоянием 100 мм.

Короткая нижняя консоль карнизной планки располагается в верхней части желоба (рис. 11а) или устраивают консоль с длинным вертикальным свесом, который закрепляется на заднем загибе профиля желоба (рис, 11б)

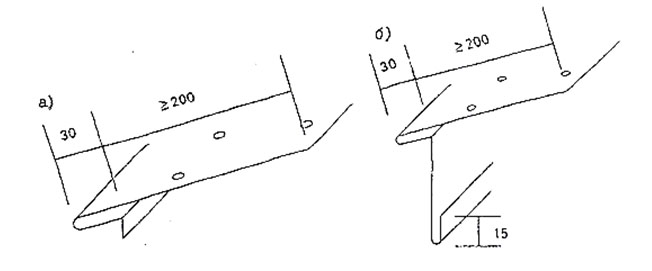

Карнизные планки с коротким вертикальным свесом (а) и длинным вертикальным свесом (б)

Рис. 11. Карнизные планки с коротким вертикальным свесом (а) и длинным вертикальным свесом (б)

Лист кровли на карнизе должен всегда завершаться стоячим фальцем. Существует две формы двойного стоячего фальца - с квадратными или скошенными кромками (рис. 12)

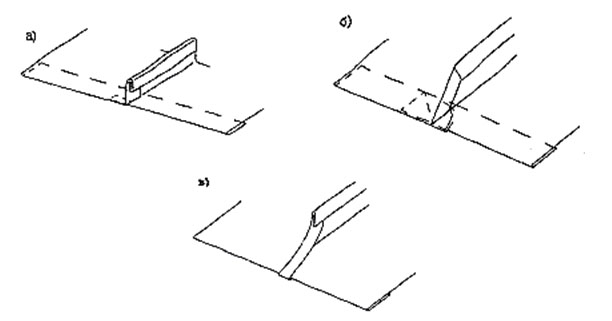

Формы стоячего фальца на карнизном участке

а) и б) с квадратными кромками, в) со скошенными кромками.

Рис. 12. Формы стоячего фальца на карнизном участке

Перепад поверхности кровли с разными уклонами предусматривают в форме излома с целью обеспечения температурных деформаций скатов. Для скатов длиной более 3 м предусматривают разрывы в стоячих фальцах (рис. 13а), а при меньшей дайне используют непрерывные фальцы (рис. 13б).

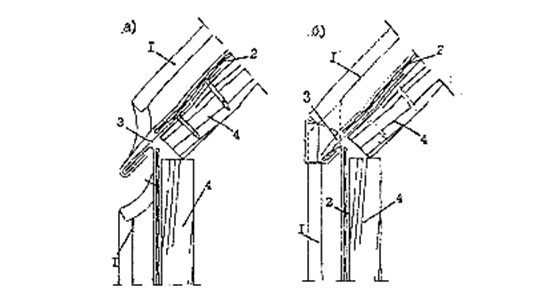

Разрывы в стоячих фальцах (а) и непрерывные фальцы (б)

1 - стоячий фальц со скошенными кромками; 2 - подстилающий слой; 3 - карнизный свес; 4 - основание под кровлю.

Рис. 13. Разрывы в стоячих фальцах (а) и непрерывные фальцы (б)

На кровлях со скатами длиной более 10 м предусматривают компенсационные соединения, которые ограничивают длину ската 10 м, для обеспечения восприятия температурных деформаций картин в эксплуатационный период. Для этого предусматривают устройство конструктивных ступеней высотой не более 60 мм (рис. 14а).

Для кровель с небольшими скатами (менее 10 м) устраивают ступени высотой 10-15 мм. Устройство компенсатора для восприятия температурных деформаций предусматривается при монтаже медной кровли, который позволяет параллельное перемещение участков кровля при тепловых расширениях (рис.14б, с).

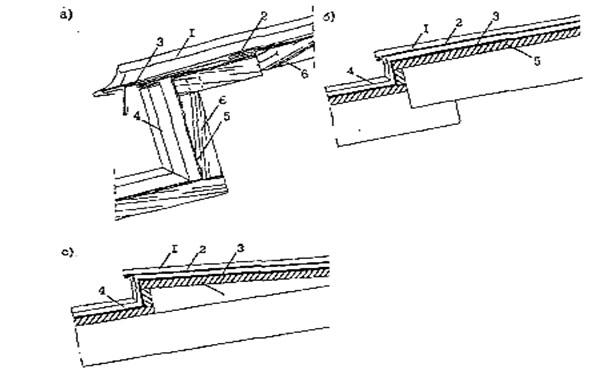

Конструктивные ступени покрытия

а) 1 - стоячий фальц со скошенными кромками; 2 - лежачий фальц со сплошным кляммером; 3 - карнизный свес; 4 - фальцевал медная кровля; 5 - подстилающий слой; 6 - основание под кровлю, б, с) 1 - стоячий фальц с квадратными кромками; 2 - карнизный свес; 3 - подстилающий слой; 4 - фальцевая медная кровля; 5 - основание под кровлю.

Рис. 14. Конструктивные ступени покрытия

Конек

Вентилируемый конек устраивают из отдельных элементов (секций) конька, которые устанавливают в продольном направлении конька с нахлестом и закрепляют за медные кронштейны (рис.15). Высота конька должна быть не более 150 мм.

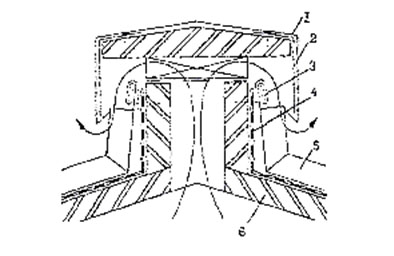

Вентилируемый конек двухскатной крыши

1 - обделка конька медным листом; 2 - медный кронштейн; 3 - лежачий фальц; 4 - подстилающий слой; 5 - фальцевал медная кровля; б - основание под кровлю.

Рис. 15. Вентилируемый конек двухскатной крыши

На фронтоне конек может отступать от фронтона (рис. 16а) сужаться к концу фронтона (рис. 16б) или выступать за фронтон (рис. 16с).

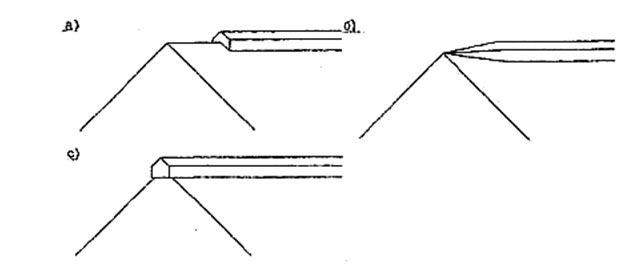

 Варианты торцового участка конька на фронтоне

Рис. 16. Варианты торцового участка конька на фронтоне

При отсутствии вентиляции устраивают тавровый фальцевый конек, на котором в продольном направлении устанавливают медные кронштейны с шагом 600 мм, за которые закрепляют листы скатов кровли (рис.17).

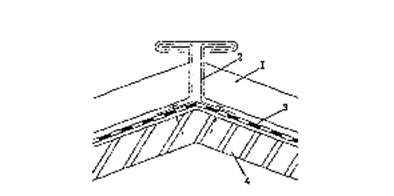

 Тавровый фальцевый конек

1 - стоячий фальц; 2 - медный кронштейн; 3 - подстилающий слой; 4 - основание под кровлю.

Рис. 17. Тавровый фальцевый конек

В продольном направлении секции конька соединяются в нахлестку, что обеспечивает надежность стыков и восприятие температурных деформаций.

Стоячие фальцы, расположенные на скатах кровли и подходящие к коньку можно располагать в створе друг против друга.

Примыкания кровли к стене

В местах примыкания кровли к стене листы медной кровли заводятся на стену на высоту не менее 300 мм и закрепляются к ней с помощью медных кронштейнов. Торцы листов перекрывают медным фартуком водослива, который заводится под фасонный медный элемент с заполнением зазора, в местах примыкания фартука, герметизирующим составом (рис.18).

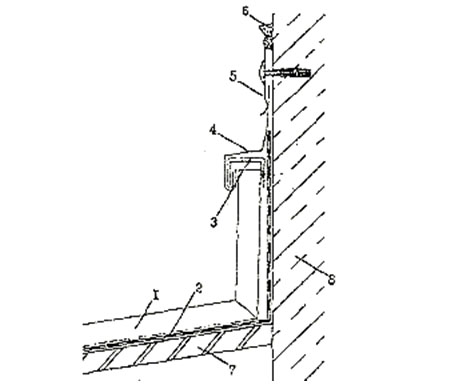

Примыкания медной кровли к стене

1 - медная фалъцевая кровля; 2 - подстилающий слой; 3 - медный кронштейн; 4 - медный фартук водослива; 5 - медный фасонный элемент; б - герметизирующая мастика; 7 - основание под кровлю; 8 - стена.

Рис. 18. Примыкания медной кровли к стене

Ендова

При двойном стоячем фальце для восприятия температурных деформаций медных листов длину разжелобка ограничивают 3 м (рис. 19). Картина разжелобка в продольном направлении с двух сторон закачивается двойным стоячим фальцем (рис.20).

Углубленный разжелобок

1 - картина разжелобка; 2 - медный кляммер; 3 - стоячий фальц с квадратными кромками.

Рис. 19. Углубленный разжелобок

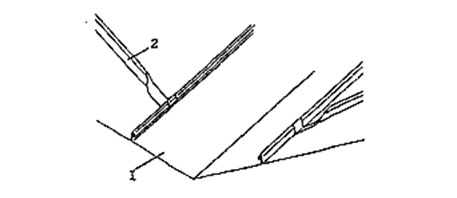

Разжелобок со стоячим фальцем с двух сторон

1 - картина разжелобка; 2 - двойной стоячий фальц со скошенными кромками.

Рис. 20. Разжелобок со стоячим фальцем с двух сторон

Соединение картин разжелобка с основанием выполняется рядовым медным кляммером и одиночным лежачим фальцем, а закрепление фальцевой кровли осуществляют фасонным сплошным медным кляммером. При такой конструкции крепления картин разжелобка возможны перемещения фальцевой кровли при тепловых расширениях (рис.21).

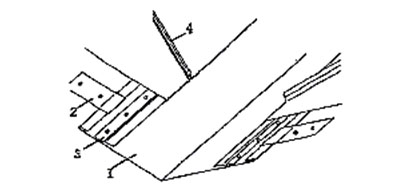

Разжелобок закрепленный рядовым и фасонным сплошным медными кляммерами с помощью одиночного лежачего фальца

1 - картина разжелобка; 2 - рядовой медный кляммер; 3 - фасонный сплошной медный кляммер; 4 - двойной стоячий фальц с квадратными кромками.

Рис. 21. Разжелобок закрепленный рядовым и фасонным сплошным медными кляммерами с помощью одиночного лежачего фальца

Картины разжелобка закрепляются к основанию рядовым медным кляммером и одиночным лежачим фальцем. Такая конструкция крепления разжелобка обеспечивает перемещение фальцевой кровли при тепловых расширениях (рис.22).

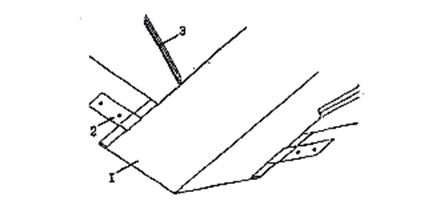

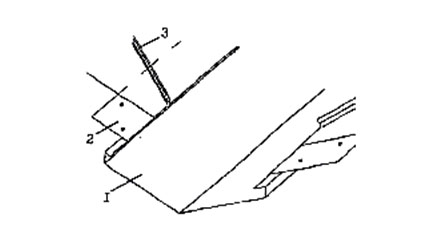

Разжелобок с одиночным закрепленным лежачим фальцем

1 - картина разжелобка; 2 - медный кляммер; 3 - стоячий фальц с квадратными кромками.

Рис. 22. Разжелобок с одиночным закрепленным лежачим фальцем
