Элементы водостока медной кровли
Желоба
В основном применяют карнизные водосточные желоба: полукруглые или желоба коробчатого сечения, которые должны поставляться в комплекте с водосточной трубой и дополнительным оборудованием.
Наиболее распространенным типом карнизного водосточного желоба является полукруглый желоб (рис.23). Полукруглое сечение обеспечивает благоприятные условия для стока дождевой воды, а также обладает большей жесткостью по сравнению с коробчатыми.
Рис. 23 Полукруглый желоб
Рис. 24. Коробчатый желоб
При применении желоба коробчатого сечения для обеспечения хорошего стока его устанавливают с уклоном.
При наличии парапета используют внутренний желоб (рис.25). При устройстве такого желоба особое внимание следует уделять герметичности сопряжения желоба с водосливом.

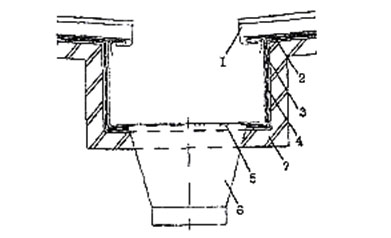

1 - стоячий фальц с квадратными кромками;.2 - карнизные планки; 3 - медная обделка желоба; 4 - подстилающий слой; 5 - медная решетка; б - воронкообразный водослив из кровельной меди; 7 - основание.
Рис. 25. Внутренний желоб
Для исключения возможности замерзания воды и образования льда в желобах, в зимний период, следует предусматривать систему их обогрева.
Крепление подвесного желоба
Карнизные водосточные желоба крепят к основанию на медных кронштейнах соответствующего сечения (рис.26).

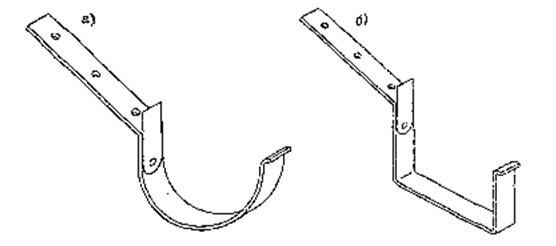

Рис.26. Медный кронштейн для полукруглого желоба (а) и желоба коробчатого сечения(б)
Желоб закрепляется к кронштейну медными хомутами с внутренней и наружной сторон, или выступами расположенными с наружной стороны желоба и хомутом внутри, в зависимости от типа применяемого кронштейна. Рекомендуемые в зависимости от размеров желоба, размеры сечения кронштейнов указаны в таблице.
Медные кронштейны должны крепиться к настилу не менее чем 2-мя медными гвоздями, гвоздями из нержавеющей стали или болтами, шляпки которых должны располагаться так, чтобы они были заподлицо с основанием под кровлю.
Кронштейны для медных желобов должны изготавливаться из меди с пределом прочности R240.
Таблица 3
| Полукруглые желоба, размеры диаметра (размеры в обхват) | Размеры поперечного сечения кронштейна | |||
|---|---|---|---|---|
| 200 | 25x4 | 25x4 | 25x4 | - |
| 250 | 24x4 | 30x4 | 5x6 | - |
| 280 | 30x4 | 30x5 | 25x6 | 25x8 |
| 333 | 30x5 | 40x5 | 25x6 | 30x8 |
| 400 | 30x5 | 40x5 | 25x8 | 30x8 |
| 500 | 40x5 | 40x5 | 30x8 | 30x8 |
Уклон желоба должен быть не менее 1 мм/м. Это достигается с помощью установки кронштейнов различной длины. Особое внимание должно быть уделено закреплению желоба на расчетной отметке, чтобы избежать антиуклона. Внутренняя часть края желоба должна быть на 8 мм выше, чем наружная, чтобы при переполнении вода могла вытекать через наружный борт желоба (рис.27).

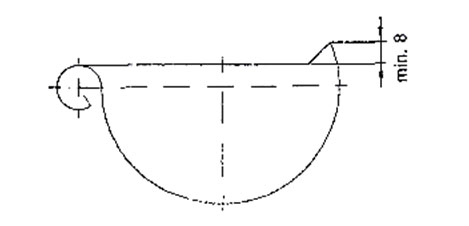

Рис27. Медный полукруглый желоб
Внутренние желоба выполняют из медных листов или узких полос. Основание под желоба предусматривается из сплошного деревянного настила, по которому укладывается гидроизоляционный слой. Карнизные крепежные планки устанавливают вдоль каждой стороны и крепят к основанию (рис.28). Если размер по периметру больше, чем 670 мм или основание желоба шире, чем 250 мм, то медную обделку желоба приклеивают клеевым составом к основанию для повышения сопротивления ветровым нагрузкам
1 - полукруглый желоб; 2 - карнизная планка; 3 - короткий вертикальный свес; 4 - длинный вертикальный свес.

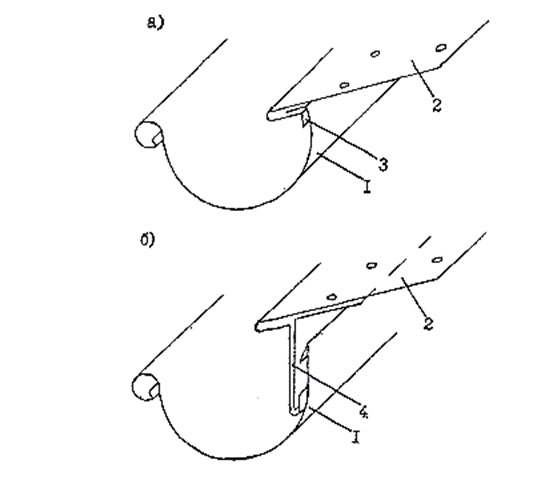

Рис.28. Крепление за желоб карнизной планки с коротким вертикальным свесом (а) и длинным вертикальным свесом (б)
На карнизе устанавливаются карнизные планки, которые одной стороной заводятся на карниз на расстояние 150 мм, а другим концом закрепляются за отгиб, предусмотренный вдоль заднего края желоба с коротким вертикальным свесом (рис.28) или увеличиваясь вниз, он закрывает заднюю часть желоба длинным вертикальным свесом.
Карнизные планки устанавливаются вдоль карниза и прибиваются медными кровельными гвоздями. 2,8x25 мм, в шахматном порядке с шагом 100 мм.
Температурные деформации желобов компенсируются деформационными швами, расположенными по длине желоба, которые могут быть выполнены по следующим вариантам:
1. Скользящие соединения шва по краям желоба в верхней его части с двумя ограничителями и покровной полосой. У такого шва предусматривают два направления стока воды, так, чтобы поток воды не заходил на соединение (рис.29).
1 - полукруглый желоб; 2 - ограничитель; 3 - покровная полоса.

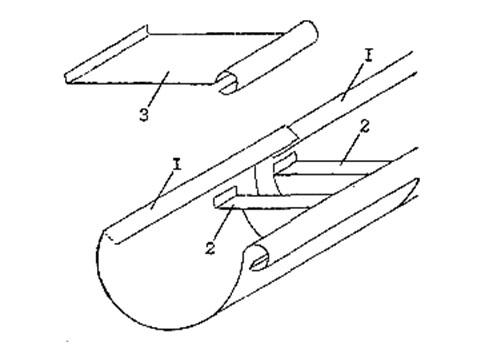

Рис.29. Скользящие соединения шва на стыке полукруглых желобов
2. В соответствии с профилем желоба температурные швы выполняют из полосы вулканизированного неопрена (рис.30).
1 - желоб коробчатого сечения; 2 - две медные полосы; 3 - полоса из вулканизированного неопрена; 4 - медная покрывающая полоса.

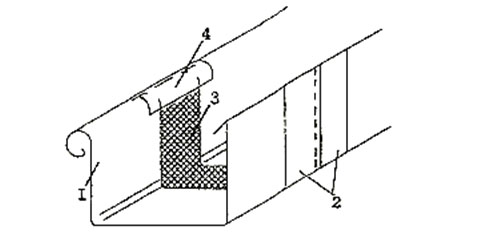

Рис. 30. Температурный шов с расширяющейся полосой
Такая полоса вырезается по внутреннему размеру желоба и соединяется с ним при помощи сварки. Медная покрывающая полоса затем укладывается на полосу из неопрена. Такой температурный шов можно использовать по уклону желоба.
Температурные швы, описанные выше можно применять для внутренних желобов.
Длинные медные желоба соединяют друг с другом одним из следующих методов (рис.31).
а) мягкой (пайкой) или твердой сваркой; б) мягкая сварка с одним рядом заклепок; в) мягкой сваркой с заклепками, расположенными в шахматном порядке.

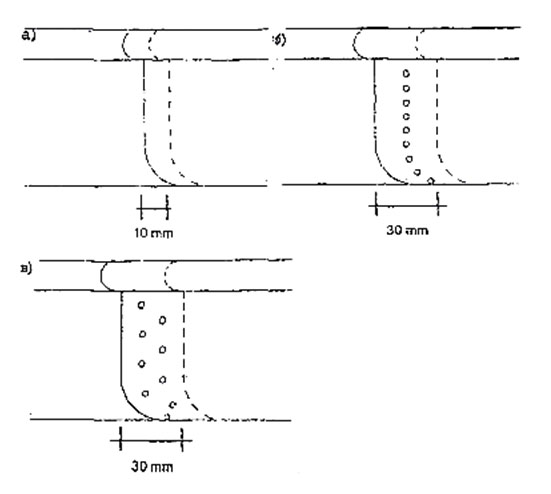

Рис. 31. Соединение медных желобов.
Звенья желобов соединяют в нахлест равный:
- 10 мм, пайкой (сваркой) краев желоба;
- 30 мм, одним рядом заклепок с мягкой сваркой краев желоба;
- 30 мм, одним рядом заклепок, расположенных в шахматном порядке с мягкой сваркой краев желоба.
Водосточные трубы
Тип используемой водосточной медной трубы круглая или квадратная зависит от формы сечения желоба. Стандартная длина трубы составляет от 2 до 6 м. Продольный шов отдельных секций трубы может быть выполнен;
- мягкой сваркой (пайка);
- твердой сваркой;
- сшивкой (фальцевание).
В момент сшивания или сваривания трубы их слегка сужают на конце так, чтобы отдельные части можно было вставить на 50 мм друг в друга.
Водосточные трубы крепят к стенам здания кронштейнами (рис.32).
При трубах диаметром 100 мм кронштейны размещают с шагом не более 3 м, а для труб больших диаметров - 2 м.
В местах соединения водосточных труб образуется нахлест не менее 50 мм. На трубе имеется полуовальный выступ, который предохраняет ее скольжение.

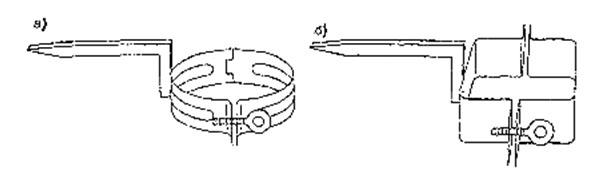

Рис. 32. Крепежный кронштейн для круглой (а) и коробчатой (б) трубы
