Конструкции медных кровель
Кровля из медного листа может быть выполнена вентилируемой и невентилируемой.
а) Вентилируемая кровля
Вентилируемую кровлю выполняют, как правило, над холодным чердаком и на утепленном совмещенном покрытии (рис.1). В последнем случае между, с целью исключения возможности конденсации на внутренней поверхности кровли, медной кровлей и теплоизоляцией необходимо предусмотреть продухи (зазоры). Естественная вентиляция продуха обеспечивается через входные и выходные отверстия.
Входные отверстия продуха должны быть выполнены в виде сплошных щелей и располагаться на самой низкой точке крыши (карниза), а выходные - на самой высокой точке (коньке). Размеры входного отверстия устанавливаются из расчета 2% от площади кровли (но не менее 250 см2 на пог.м), и выходного отверстия - 0,5%. Высота поперечного сечения вентиляционного канала над теплоизоляцией должна быть не менее 5 см.

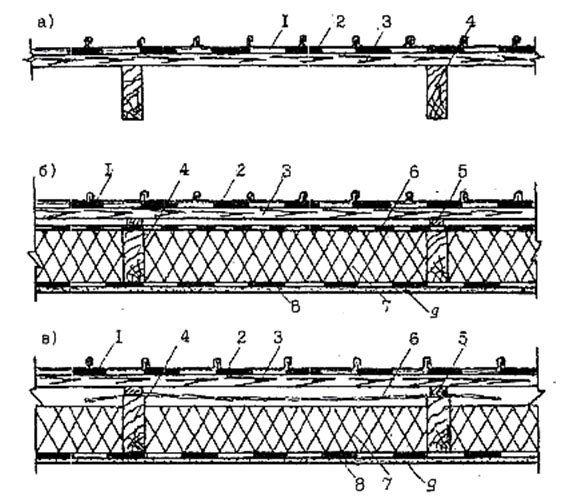

а - над холодным чердаком; б - над утепленным покрытием с одним вентиляционным каналом; в - то же, с двойным вентиляционным каналом; 1 - фальцевая медная кровля; 2 - подстилающий слой; 3 - сплошной настил из досок хвойных пород; 4 - стропила; 5 - дистанционный брусок; 6 - противоветровой слой из водоизоляционного паропроницаемого материала; 7 - теплоизоляция; 8 - пароизоляция; 9 -потолок.
Рис. 1. Варианты вентилируемых покрытий с кровлей из медных листов
При установке на входных и выходных отверстиях металлических сеток от насекомых, ширина вентилируемой щели должна быть увеличена не менее чем на 45%.
Для обеспечения надежной пароизоляции рекомендуется выполнять обжатый стык между полотнищами пароизоляционных рулонных материалов (рис.2).
Во избежание образования застойных зон вентиляционные каналы длиной более чем 15м необходимо делить на отдельные секции.
Не допускается предусматривать сужение канала, наличия преград и изменения его направления, т.к. при этом снижается эффект естественной вентиляции, что может привести к накоплению влаги в покрытии.

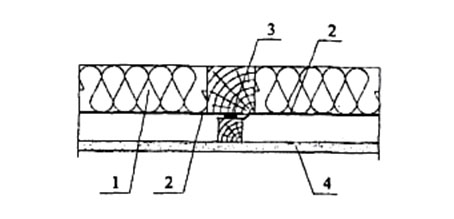

1 - теплоизоляция; 2 - пароизоляция; 3 - герметизирующая полоса; 4 - потолок, например, гипсокартон.
Рис. 2. Стык (нахлестка) полотнищ пароизоляционных рулонных материалов
б) Невентилируемая кровля
Невентилируемую медную кровлю (см. рис.3) предусматривают при условии невозможности устройства вентиляции.

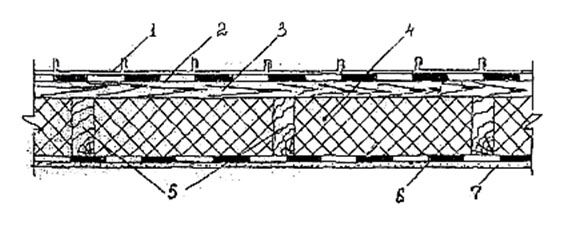

1 - фальцевая медная кровля; 2 - подстилающий слой; 3 - сплошной настил из досок хвойных пород; 4 - слой теплоизоляции; 5 - стропила; б - пароизоляция; 7 - потолок.
Рис. 3. Невентилируемое покрытие с кровлей из медных листов
Основание под медную кровлю
Основанием под кровлю могут служить:
- деревянный сплошной настил из брусков или досок хвойных пород (ГОСТ 24454-80*) толщиной не менее 24 мм (в досках предусматриваются шпунтовые соединения). Толщину настила определяют расчетом на воздействие расчетной нагрузки с учетом шага стропил. Хвойная древесина должна быть антисептирована.
- настил из атмосферостойкой бакелизированной фанеры ФБС и ФБС1 (ГОСТ 11539-73) толщиной 22…24 мм.
Подстилающий слой под медную кровлю
Между медной кровлей и основанием под нее должен быть предусмотрен подстилающий слой, который рекомендуется выполнять из рубероида с посыпкой марок РКК-420А. РКК-420Б, РКК-350Б (ГОСТ 1093-64*), битумно-полимерных рулонных кровельных материалов со стекловолокнистой армирующей основой или безосновных материалов (гидроизол, по ГОСТ 7415-86, изм. № 2, изол по ГОСТ 10296-79 изм. № 2 и др.), а также из полиэтиленовой пленки по ГОСТ 10354-73 и др. Материалы подстилающего слоя прибивают к поверхности основания гвоздями с шагом 120 мм. Нахлест полотен должен составлять не менее 80 мм.
Противоветровой слой под медную кровлю
Для противоветрового слоя рекомендуются следующие материалы:
- гидроветрозащитная паропроницаемая мембрана (рулонная) Ди Pont Туvek® (Тайвек) производитель США;
- подкровельная паровыводящая гидроизоляция «Слафол-ДИФ 100» Россия;
- влагозащитная паропроницаемая мембрана «Изоспан А» ТУ 8397-013-18-60-34-95-2001;
Применяемые материалы
Для устройства кровли используют: ленты медные ГОСТ 1173-93, ГОСТ Р 50/48-92, ГОСТ 20707-80, ТУ 48-21-5055, ТУ 48-21-5003, ТУ 48-21-59, которые относятся к мягким материалам с регламентированной величиной зерна. Поверхность лент должна быть чистой, края ровно обрезаны без заусенцев. Серповидность лент не должна превышать 3 мм на 1 м длины. В качестве импортной продукции допускается использование только медной ленты по европейскому стандарту EN 1172 с соответствующей маркировкой. Основные геометрические параметры лент приведены ниже в таблице 1, а физико-технические свойства в таблице 2.
Таблица 1
| Толщина, мм | Ширина, мм | Предельное отклонение по толщине лент при ширине до 600 мм | Предельное отклонение по ширине лент при ширине 600 мм и более | Внутренний диаметр рулона, мм |
|---|---|---|---|---|
| 0,55-0,6 | 500-700 | 0,80 | 1,2 | 40-500 |
При использовании медной ленты с иными значениями номинальной толщины и ширины, необходимо руководствоваться правилом, что номинальная ширина полосы равна номиналу толщины умноженной на 1000, т.е. при толщинах 0,5; 0,6; 0,7 ширина полосы соответственно составляет 500;600 и 700 мм.
Применение ленты с большими значениями номинальной толщины приводит к удорожанию кровли.
Наиболее распространенная стандартная ширина медных листов - 530 мм, кроме того имеются медные полосы шириной 600 мм и толщиной 0,6 мм.
Таблица 2
| Наименование показателя, ед, измерения | Величина |
|---|---|
| Временное сопротивление разрыву, Н/мм2 (кгс/мм2) | 200-260 (20-26) |
| Относительное удлинение, не менее % | 36 |
| Твердость по Виккерсу, НУ | 40-65 |
| Коэффициент линейного расширения, мм/м | 1,7 |
| Масса 1 м2 медной ленты (кг), толщиной 0,5 мм | 4,480 |
| То же 0,6 мм | 5,376 |
| То же 0,7 мм | 7,272 |
Для устройства пароизоляции покрытия рекомендуется применять:
- армированный полиэтилен (типа «Унифлон Н»);
- полимерную композитную пленку «Слафол-ПП» ТУ 1936-001-51-26-38-82, производитель Торгово-Производственная Компания «Славяновская»;
- полимерную пленку «Изоспан» ТУ 8397-013-18-60-34-95-2001, производитель фирма «Гекса»;
- полимерные пленки из нетканых материалов группы «Ютафол H», фирмы «ЮТА ИТА» производство Чехия;
- специальные пленки для создания паронепроницаемых барьеров «Fatrapan-21» производство Чехия.
Для герметизации фальцев и стыковых соединений рекомендуются:
- клей-герметик кремний органический марки «Эластосил 11-06 и др., удовлетворяющие требования ГОСТ 25621-83;
- полиуретановый герметик Эмфимастика PU-40, изготовитель EMFi (Франция);
- герметик тиксопрол - AM - марка 0,1, 05 ТУ 5712-004-28009705-95, мастика СГ-1 ТУ 2513-001-32478306-95 и герметик гермабутал марки: 1; 2; 2М; УМ; ТУ 204329-91;
- строительная мастика «Гермобутил» ТУ 2513-444-05011868-99;
- двухкомпонентная мастика - герметик «Элуар-2» производитель ЗАО «ТСК».
При устройстве кровли все крепежные детали (кляммеры, Т-образные костыли, штыри, крепления водосточных труб, воронок, желобов и др.) должны выполняться из меди.
Кляммеры изготавливают из листов меди такой же толщины или из нержавеющей стали.
Для крепления кляммеров к деревянному настилу толщиной 24 мм применяют:
- медные гвозди, рифленные - 2,8?25 мм;
- гвозди из нержавеющей стали, рифленные - 2,8?25 мм.
К деревянному настилу толщиной 22 мм, используются гвозди меньшей длины и увеличение числа кляммеров. Кляммеры должны закрепляться к настилу двумя гвоздями, расчетное усилие на выдергивания кляммера составляет 500Н.
Для винтовых соединений рекомендуются винты из нержавеющей стали - 4?25 мм.
Скобы для крепления медных кляммеров выполняются из нержавеющей стали из проволоки диаметром не менее 1,5 мм. Ширина скобы должна быть не менее 10 мм, высота отгибов не менее 25 мм.
