Технология устройства медной кровли

Рекомендации по устройству медной фальцевой кровли: устройство горизонтальных швов

Технические решения по устройству горизонтальных швов в крышах с разным уклономи. Основное правило которое действует здесь - чем меньше уклон кровли, тем более герметичным должен быть замок:

устройство замков медной кровли

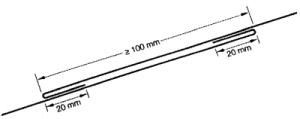

a) при уклоне >= 30°

устройство замков медной кровли

b) при уклоне >= 25°

устройство замков медной кровли

c) при уклоне >= 10°

устройство замков медной кровли

d) при уклоне >= 7°

Рекомендации по устройству медной фальцевой кровли: устройство карнизов

Неприменимо использование укладки медных картин и других деталей кровли "внахлест". Все соеденения и примыкания в зоне карнизов должны быть выполнены с помощью фальцевых замков. Вариант устройства карниза с переходом в водосточный желоб показан ниже

устройство карниза медной кровли
  1. лист кровли;
  2. жесть карниза;
  3. лоток;
  4. крепёжная деталь;

Как видно из чертежа внешний край желоба расположен ниже карнизного стыка. Это делается для того чтобы восприпятствовать проникновению воды под карниз. Такое возможно в весенний период после снежной зимы, когда желоб полностью засыпан снегом и снег начинает подтаивать. Так же возможно при дожде в осенний период, когда желоб засорен листвой и мусором и не справляется с возложенными на него функциями.

Загибание рядовых листов в зоне карниза

Ниже показан раскрой и финальный результат правильного окончания медной кровельной картины в зоне карниза и на краю кровли.

устройство листов в зоне карниза медной кровли
устройство листов в зоне карниза медной кровли

Рекомендации по устройству медной фальцевой кровли: устройство слезников, капельников, отливов

устройство слезников медной кровли

Устройство капельника в верхней части односкатной кровли. Из рисунка видно что укладка медных деталей "внахлест" не производится. Все соеденения - фальцевые.

устройство капельников медной кровли

Устройство примыкания к бортику и ветровой планки на пологом скате. Никаких соеденений "внахлест". Такой способ гарантирует непротекание на этом сложном участке кровли.

устройство отливов медной кровли

Устройство перехода (перелома) медной кровли. Способ крепления на фальцевый замок исключает любые протечки в этом узле.

устройство слезников медной кровли

Примерный вид стартовой детали для устройства перелома или перегиба сложной кровли. Стартовая деталь в данном случае используется и как крепежный элемент.

Рекомендации по устройству медной фальцевой кровли: устройство ендовы водоотводной системы

Крепление водоотводных жёлобов и соединение их с рядовыми листами покрова

устройство ендов медной кровли

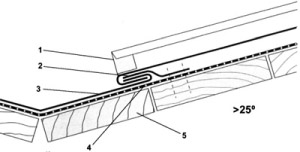

При устройстве ендовы при уклонах кровли свыше 25 градусов применяют одинарный фальцевый лежачий замок. Сама ендова крепится к обрешетке с помощью лежачего кляммера.

устройство соеденения ендов и рядового покрытия медной кровли

Финальный результат устройства ендовы медной фальцевой кровли при уклоне крыш свыше 25 градусов.

устройство раскроя в зоне ендов

Раскрой соеденения фальцевых картин в зоне устройства ендовы.

устройство соеденения желобов и рядового покрытия медной кровли

Финальный вид соеденения фальцевых картин в зоне устройства ендовы при скатах с уклоном более 25 градусов.

устройство ендовы медной кровли

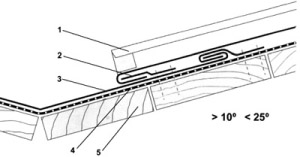

При устройстве ендовы при уклонах кровли от 10 до 25 градусов применяют два одинарных фальцевых замка. Приэтом выпуск кровельных картин осуществляется на большее расстояние, чем при устройстве ендовы на крышах с более крутым уклоном.

внешний вид ендовы

Финальный вид устройства ендовы при уклонах крыш от 10 до 25 градусов.

  1. рядовой лист;
  2. деталь крепления;
  3. водоотвод;
  4. звукоизоляция;
  5. настил;

Оборудование водоотводной системы

Рекомендации по устройству медной фальцевой кровли: устройство конька кровли

устройство конька медной кровли

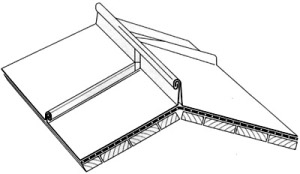

Конек невентилируемой кровли (с холодным чердаком) представляет собой двойной фальцевый замок. Все пристыковки рядовых фальцевых замков к коньку осуществляются с помощью перехода стоячего фальца в лежачий. У кровельщиков этот процесс называется "положить борт".

устройство конька фальцевой медной кровли

Финальный вид вид конька невентилируемой медной фальцевой кровли.

При монтаже конька вентелируемой кровли важно обеспечить свободный выход воздуха через конек. Единого стандарта здесь нет, каждый мастер руководствуется своими собственными предпочтениями, дизайном кровли и пожеланиями заказчика. Несколько вариантов устройства конька медной вентилируемой кровли приведены ниже.

устройство коньков медной кровли

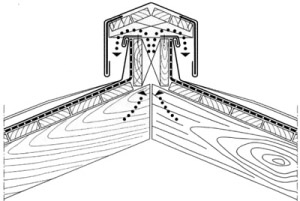

Устройство конька вентилируемой крыши. Вариант первый.

устройство вентилируемого конька медной кровли

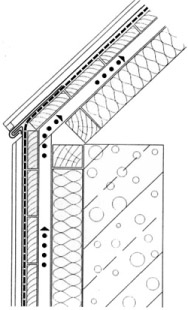

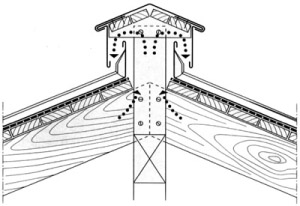

Устройство конька вентилируемой крыши. Вариант второй.

устройство вентилируемого конька медной кровли

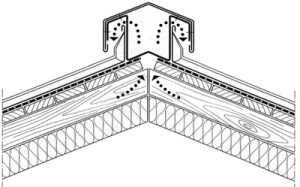

Устройство конька вентилируемой крыши. Вариант третий.

Рекомендации по устройству кровли: устройство подоконников

устройство подоконников из медной жести

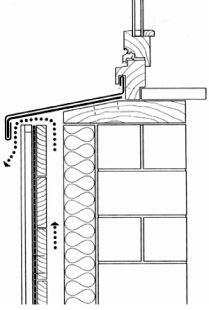

Устройство подоконника медного для вентилируемого фасада.

Рекомендации по устройству медной фальцевой кровли: устройство парапетов

при устройстве парапета любой кровли, не только медной, важно исключить протекание в местах стыков парапетной планки и основных деталей кровли. Это делается с помощью фальцевых примыканий и замков.

устройство парапетов из медной жести

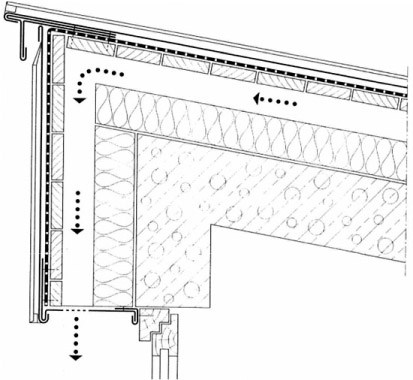

Общий вид парапета медной кровли. Как видно из рисунка задняя облицовка парапета поднята до кромки парапета. Это важно для исключения протекания при таянии снега в весенний период.

устройство парапетов из медного листа

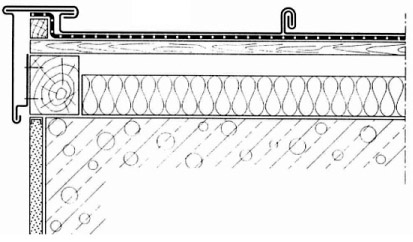

Устройство наклонного парапета.

устройство парапетов медной кровли

Устройство прямого парапета.

Устройство дымовых труб, антенн, труб и других подобных деталей

устройство обхода труб медной кровли устройство обхода антен медной кровли устройство обхода выступающих частей медной кровли

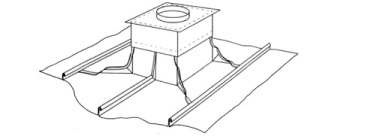

Устройство примыканий и пристыковок к выходам, трубам, антеннам на медной кровле.

устройство воротника дымохода медной кровли

Устройство воротника дымохода или вентшахты.
